产品详情
矿用阻燃通信电缆
分享到：

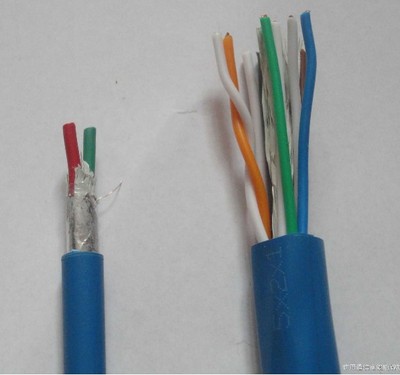

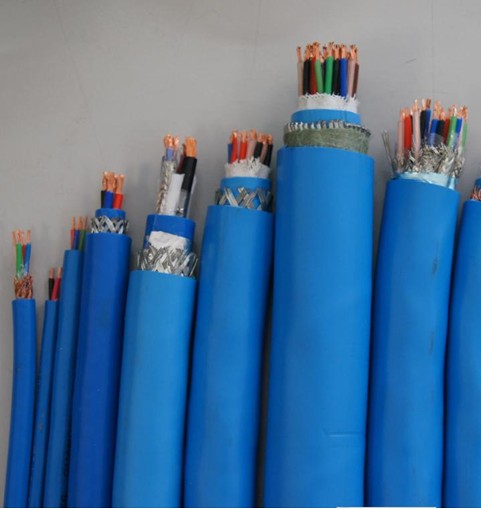

矿用阻燃通信电缆

价格：
￥0.00
产品详情

矿用阻燃通信电缆

的详细介绍

MHYV,MHJYV,MHYBV,MHYAV,MHYA32矿用阻燃通信电缆 矿用通信电缆（矿用通信电缆）－mhyv电缆

命名代号：

· 煤矿用通信电缆……MH(HU)

·

· 铜质线芯……省略

·

· 聚乙稀绝缘……Y

·

· 铝—聚乙烯粘结护层……A

·

· 聚乙烯内护套……省略

·

· 钢丝编织铠装……B

·

· 蓝阻燃聚氯乙烯护套……V

·

· 钢丝铠装蓝阻燃聚氯乙烯外护套……32

·

矿用通信电缆那主要型号、名称、规格及其用途：

型 号

名 称

结构

用途

对数

线 芯

MHYV（HUYV)

矿用聚乙烯绝缘、阻燃聚氯乙烯护套通信电缆

2-5

7/0.28

用于平巷、斜巷及机电硐室

MHJYV(HUJYV)

矿用聚乙烯绝缘、阻燃聚氯乙烯护套加强型通信电缆

2-5

7/0.28
(三钢四铜)

用于平巷、斜巷，有较好的抗拉强度

MHYBV(HUYBV)

矿用聚乙烯绝缘、镀锌钢丝编织铠装、阻燃聚氯乙烯护套通信电缆

5-50

1/0.8

用于机械冲击较高的平巷、斜巷

MHYAV(HUYAV)

矿用聚乙烯绝缘、铝/聚乙烯粘结护层、阻燃聚氯乙烯护套通信电缆

10-100

1/0.8
1/1.0

用于较潮湿的斜井和平巷作通信线

MHYA32(HUYA32)

矿用聚乙烯绝缘、铝/聚乙烯粘结护层、镀锌钢丝铠装、阻燃聚氯乙烯护套通信电缆

10-100

1/0.8
1/1.0

用于煤矿竖井或斜井作通信线

矿用信号电缆主要电气性能:

项目

单位

MHYV

MHJYV

MHYBV,MHYAV,MHYA32

7/0.28

7/0.28

1/0.8

1/1.0

+20℃导线直流电阻

Ω/km

≤45

≤73

≤36.7

≤25.8

固有衰减(800~1000HZ）

dB/km

≤1.1

≤1.30

≤0.95

≤0.7

+20℃导线绝缘电阻

MΩ.km

≥3000

线对工作电容（800~1000HZ）

uF/km

≤0.06

远端串音衰减（800~1000HZ）

dB/km

≥70

电感（800~1000HZ）

mH/km

≤800

耐交流工频电压

-

1.5KV/1min通过

电流电阻差

-

≤环阻的2%

工作条件:

· 电缆使用环境温度-40℃ ~ +50℃

·

· 电缆敷设温度≥-10℃

· 在25℃时的温度≤95%

· 电缆敷设时弯曲半径：

MHYV型电缆≥ 10倍电缆外径


其余型号电缆≥15倍电缆外径

矿用通信电缆外径

规格
对数×根数×导体直径

MHYV(HUYV)

MHYJV(HUJYV)

1×2×7/0.28

7.1

7.1

4×1×7/0.28

7.3

7.3

5×2×7/0.28

11.3

11.3

10×2×7/0.28

-

-

规格
对数×根数×导体直径

MHYBV(HUYBV)

MHYAV(HUYAV)

MHYA32(HUYA32)

3×2×0.8

-

14

-

5×2×0.8

15.3

16

18

10×2×0.8

17.6

18.5

22

20×2×0.8

21.4

20

24

30×2×0.8

25.5

25

26

50×2×0.8

30.2

29

33

80×2×0.8

-

36

39

矿用阻燃通信电缆
