HEYFLT23长途对称通信电缆
分享到:
HEYFLT23长途对称通信电缆
价格:
0.00
产品详情

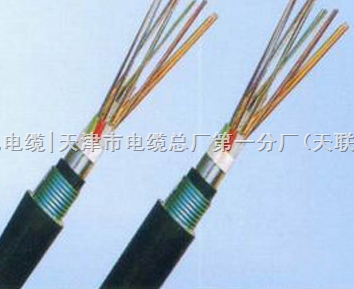

长途对称通信电缆HEYFLT23

执行标准: Q/TL 094-1999
参考标准TB/T 1478-83 、TB/T 2461-93
本产品适用于铁路长途通信线路。具有良好的屏蔽性能,可在电气化铁路或有强电干扰的场合下正常使用。
1 产品特点
绝缘线芯采用国际先进水平的三层共挤、物理发泡皮泡皮绝缘工艺,发泡度为65%,因而绝缘性能提高,各项电气性能更为稳定。
阻水油膏、阻水带填充,防潮性能优异,可免充气维护。
2         使用特性
2.1电缆导体长期允许工作温度为70℃。
2.2电缆敷设环境温度应不低于0℃。
2.3电缆弯曲半径应不小于电缆外径的15倍。
2.4铝护套铠装型电缆的理想屏蔽系数≤0.1。
2.5根据用户需要,还可提供本系列低烟无卤或低烟低卤阻燃产品,阻燃性能符合IEC 332-3, GB 18380.3 技术标准规定.
3 电缆型号、名称及规格




敷设条件


HEYPFPLT22
HEYFLT22)
铜芯皮泡皮物理发泡聚乙烯绝缘阻水油膏填充铝护套钢带铠装聚氯乙烯外护套低频对称通信电缆
敷设在土壤及槽、管中,能承受较大机械外力。
4×0.9
4×0.9
4×0.9+5×2×0.6(0.7)
4×0.9+6×2×0.6(0.7)
12×4×0.9+3×2×0.6(0.7)
14×4×0.9+4×2×0.6(0.7)
HEYPFPLT23
HEYFLT23)
铜芯皮泡皮物理发泡聚乙烯绝缘阻水油膏填充铝护套钢带铠装聚乙烯外护套低频对称通信电缆


:①信号线可根据用户要求增减。
  ②低烟无卤阻燃型电缆型号在普通型号前冠“DWZR”字母。


4   电性能指标
低 频 四 线 组 电 性 能 指 标


序 号


换算公式
1
20℃导电线芯直流电阻            Ω/km
28.5
L/1000
2
工作对导体电阻不平衡
1%
3
绝缘电阻                      MΩ·km
芯对地
10000
1000/L
4
绝缘耐压(AC 50Hz) 持续时间2min     V
芯对地
芯对芯
1800
1000
5
工作电容0.8~1.0kHz             nF/km
标称值
最大值
29
31
L/1000
6
电容耦合系数0.8~1.0kHz         pF/km
K1         平均值
          最大值
81
330

L/1000
L/1000
7
电容耦合系数0.8~1.0kHz         pF/km
K9K12     平均值
          最大值
168
472
L/1000
L/1000
8
对地电容不平衡系数0.8~1.0kHz   pF/km
e1,e2           平均值
          最大值
其中允许10%盘数的e1,e2 值≤1294 pF/km
330
800
L/1000
L/1000


信号线对电性能指标


序 号

指标(Φ0.6mm)
指标(Φ0.7mm)
换算公式
1
20℃导电线芯直流电阻    Ω/km
65.8
48.0
L/1000
2
工作对导体电阻不平衡
2%
2%
3
绝缘电阻              MΩ·km
芯对地
5000
5000
1000/L
4
绝缘耐压(AC 50Hz) 持续时间2min   V
芯对地
芯对芯
1800
1000
1800
1000
5
工作电容0.8~1.0kHz     nF/km
最大值
51
54
L/1000


5   防潮性能



检 测 内 容
检测结果
渗水性能试验
按照GB/T 13849.3-93附录A标准规定,取3米长电缆试样接入渗水试验装置,水套中充入含荧光颜料水溶液并形成1米高水头,24小时后,用紫外光检查电缆验视端。判别是否能见到荧光即是否有水渗出。
电缆的护套、包带和缆芯均无荧光痕迹,无水渗透。
滴流性能试验
按照GB/T 13849.3-93附录D标准规定,取30厘米长电缆试样,竖直吊放在65℃高温下,24小时后,目力观察是否有油滴下。
试样的填充混合物不应从缆芯与护套的界面上流出或滴出,油质无任何变化


6   电缆外径、重量



参考外径mm
参考重量kg/km
HEYPFPLT22
HEYFPLPT23
HEYPFPLT22
HEYPFPLT23
4×0.9
21.8
800
4×0.9
26.6
1060
4×0.9+5×2×0.6
27.6
1140
4×0.9+6×2×0.6
33.6
1418
12×4×0.9+3×2×0.6
40.0
1877
14×4×0.9+4×2×0.6
44.0
2015

长途对称通信电缆HEYFLT23
